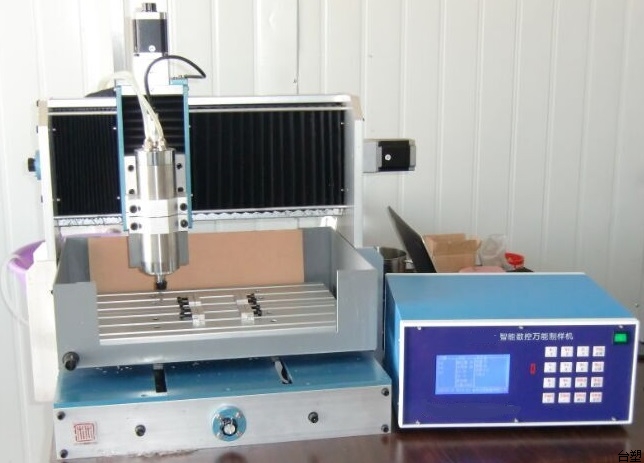

數控萬能制樣機TX-HY-C

     數控萬能制樣機采用最新的數控技術，通過程序控制器控制三軸聯動系統，驅動XYZ軸電機并輔以高速主軸電機構成一臺高精度加工系統，實現非金屬板材的樣條切割、啞鈴型試樣銑削、沖擊缺口銑削功能，并可以將任意形狀的非金屬材料進行銑削，加工成板材及各種試樣。

    本機具有傳統萬能制樣機不可比擬的特性，首先它制作的試樣形狀不受機器限制，只要提供程序，可以制作各種形狀的試樣，條形、啞鈴型、圓形、各種不規則圖形等，而不像傳統萬能制樣機那樣只能制作條形、啞鈴型試樣，而且只能制作和靠模板對應的啞鈴型試樣。其次它的精度非常高，不論是切樣條還是銑啞鈴，其最大加工誤差只有0.05mm。再者基本不受試樣形狀限制，只要能裝夾到平臺上，就可以進行加工，比如可以從一塊大板上直接切下啞鈴型試樣、從板材的任意位置切下樣條、把不符合尺寸要求的樣條進行銑削、把異型材料加工成平板等。

    本機使用時，如果切割簡單的長方形非標準樣條，可以使用手動切割方式；如果切割啞鈴型樣條或其他標準樣條，本公司提供常用標準樣條加工程序，從控制器直接打開即可加工；對于用戶加工特殊形狀試樣需要，本公司可以提供編程服務。

    本機配置主軸電機冷卻水泵，電機工作時自動開啟。配置試樣水冷裝置，由自帶水泵供水，可通過軟件選擇加工過程是否打開冷卻水。帶有吸塵器接口，加工開始后可自動啟動吸塵器。

    本機可以拓展除加工試樣外更多的加工功能。

數控萬能制樣機TX-HY-C主要技術參數：

1.最大加工長度：300mm（帶防塵罩）400mm（不帶防塵罩）

2.最大加工寬度：300mm

3.最大加工厚度：30mm（配備特殊刀具最大可達100mm）

4.主軸電機轉速：24000r/min

5.精度分辨率：0.003mm

6.精度總誤差：<0.1mm

7.走刀速度0~500mm/min實時可調。

8.可根據樣品大小通過矩陣方式一次加工多個試樣。

9.啞鈴型試樣加工

10.涵蓋所有常見國家、國際標準樣條。

11.根據用戶提供需要的啞鈴圖形添加加工程序，適合用戶的特殊要求。

12.缺口加工\缺口鉗口寬度0~280mm可調。

13.4mm厚樣條一次加工數量最大值不少于60條。

14.缺口加工類型：R0.1、R0.25、R1三種規格。

15.樣條加工

1)可加工方形樣條，樣條尺寸自由設定。

2)可加工圓形樣條，樣條直徑自由設定。

16.銑削功能

1)超厚板材精確減薄功能。

2)異形材料銑削成板材功能。

17.控制方式：手動控制、程序控制
